이론 요약

레지스터

레지스터
- n 비트를 저장하는 장치
- 보통 D 플립플롭을 이용하여 제작
- 로드 (load): 새로운 입력을 받아 레지스터에 저장하는 작업

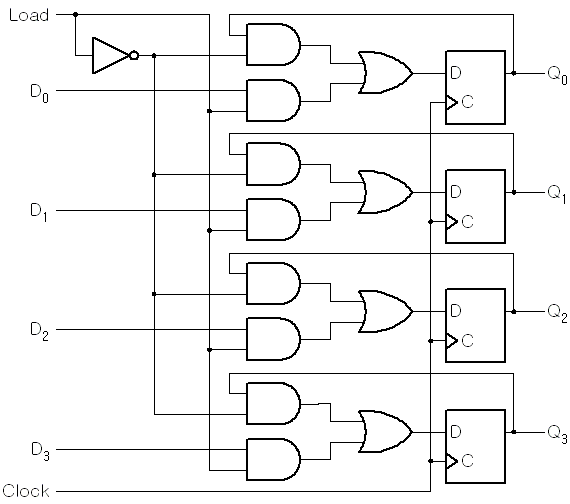

- 4비트 병렬로드 기능의 레지스터
- 동작
  - Load 가 0 이면 현재의 D 플립플롭의 출력이 feedback 되어 유지됨
  - Load 가 1 이면 외부입력 D0, D1, D2, D3 가 Clock 의 상승에지에서 D 플립플롭에 저장됨
시프트 레지스터
- 저장된 이진 데이터를 인접한 플립플롭을 통해 1bit 씩 이동시킬 수 있는 레지스터
시프트 레시스터를 이용한 링 카운터
- 플립플롭의 최종 출력을 처음 플립플롭의 입력으로 feedback 하여 구현
- 초기 값은 0001 에서 시작

  CLK Q₀ Q₁ Q₂ Q₃ ------------------- 0 0 0 0 1 1 1 0 0 0 2 0 1 0 0 3 0 0 1 0 4 0 0 0 1 5 1 0 0 0
범용 시프트 레지스터
- 양방향으로 시프트 가능하고 병렬로드 기능이 있는 시프트 레지스터를 범용 시프트 레지스터라 함

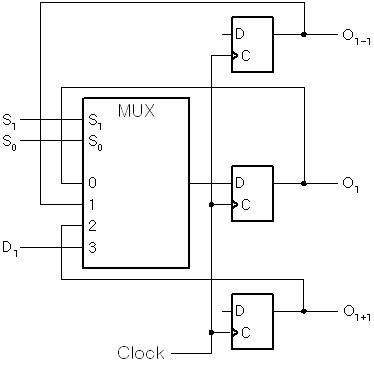

- 회로도
- 기호
- 동작
  Mode Control -------------- Register Operation S₁ S₀ 0 0 No Change 0 1 Shift down 1 0 Shift up 1 1 Parallel load

실험

다음은 실험할 회로도 임
필요 실험부품
- D 플립플롭: 7474 NOT: 7404
- AND: 7408 OR: 7432
- 4 bit Universal 시프트 레지스터: 74194
실험절차

(1)

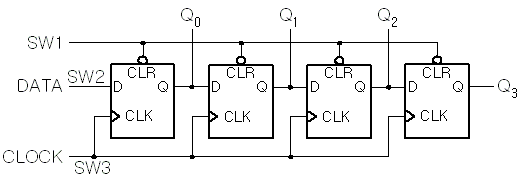

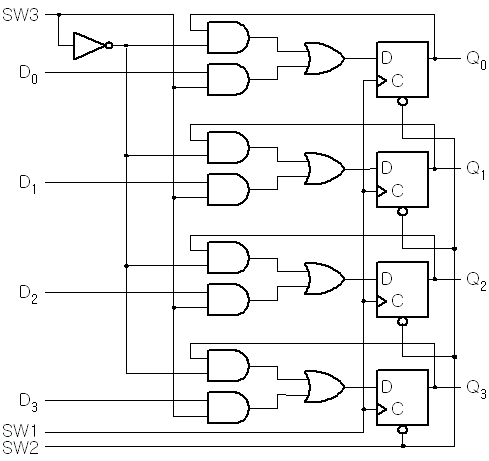

7404, 7408, 7432, 7474를 이용하여 그림 5(a) 회로를 구성하고, 스위치를 이용하여 표1과 같은 순서로 입력을 변화시키면서 의 상태를 측정하여 표1에 기록하라.

(2)

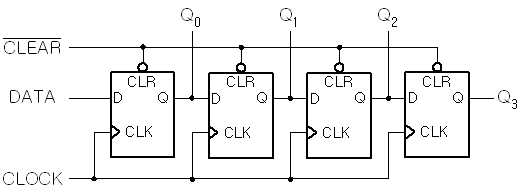

7474를 이용하여 그림 5(b) 회로를 구성하고, 스위치를 이용하여 표2와 같은 순서로 CLEAR, D 및 CLK 입력을 변화시키면서 의 상태를 측정하여 표2에 기록하라.

(3)

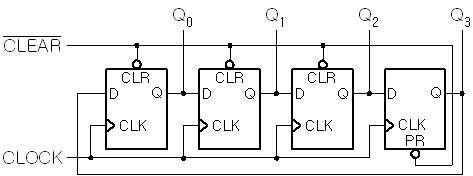

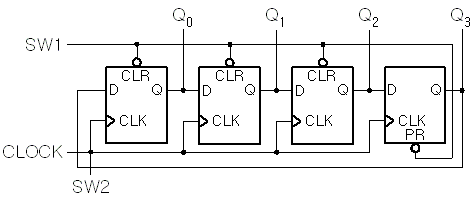

7474를 이용하여 그림 5(c) 회로를 구성하고, 스위치를 이용하여 표3과 같은 순서로 입력을 변화시키면서 의 상태를 측정하여 표3에 기록하라.

(4)

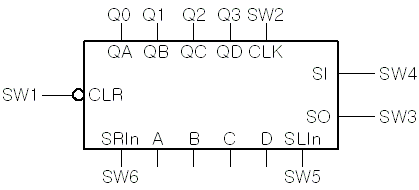

74194 Universal 시프트 레지스터를 이용하여 그림 5(d) 회로를 구성하고, 스위치를 이용하여 표4와 같은 순서로 입력을 변화시키면서 의 상태를 측정하여 표4에 기록하라.

2003-07-30
