이론 요약

동기형 카운터

특징
- 모든 플립플롭의 클럭에 동일한 클럭펄스가 가해짐
- 상태전이가 동시에 발생
- 높은주파수에서 작동 가능
- 순차회로 설계기법으로 설계가능
동기형 2진 카운터의 설계
- 순차회로 설계기법에 따라서 상태표를 얻고 여기표를 적용하여 설계

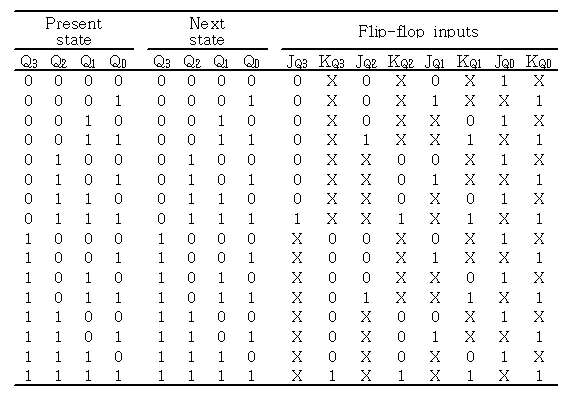

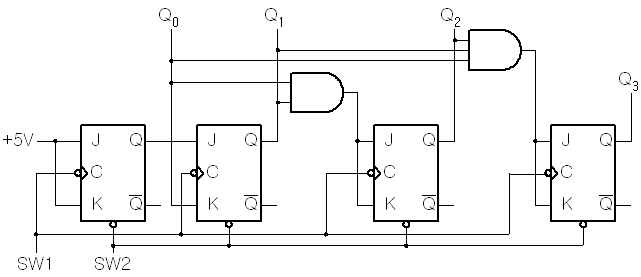

- JK 플립플롭을 이용한 4비트 2진카운터의 설계

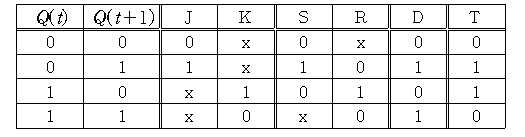

- 각 플립플롭의 여기표는 다음과 같음

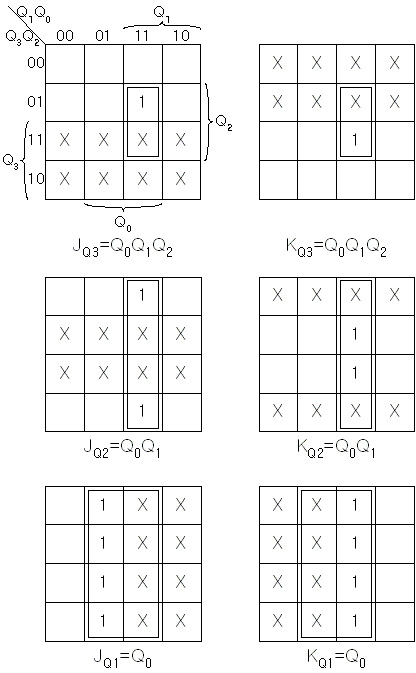

- 논리간략화

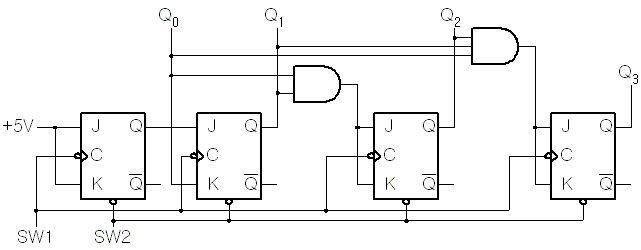

- 논리도

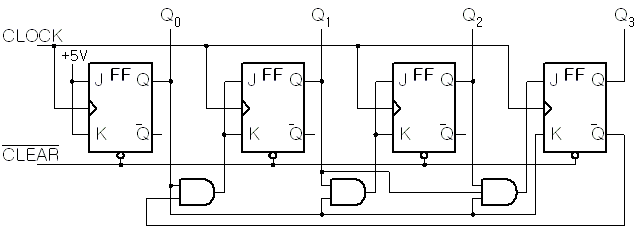

동기형 10진 카운터
- 0부터 9까지 카운트하는 10진 카운터
- 4비트로 설계하여야만 10개의 상태를 나타냄
- 4비트임으로 16개의 상태이나 10개의 상태만 사용
- 사용하지 않는 1010에서 1111은 dont' care 로 놓음
- 동작
  - 상태 Q₀ $\sim$ Q₃ 가 1001일때 각 플립플롭의 JK 입력은
  - 각각 11, 00, 00, 01 이므로 Q₀는 반전 Q₃는 reset 됨
  - 그러므로 1001 다음 상태는 0000

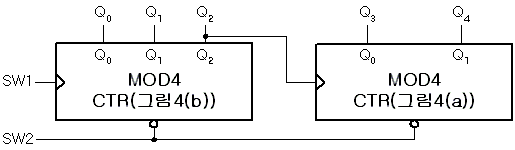

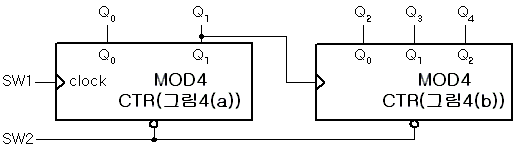

Modulo N 카운터
- 서로 다른 N개의 상태를 갖는 카운터

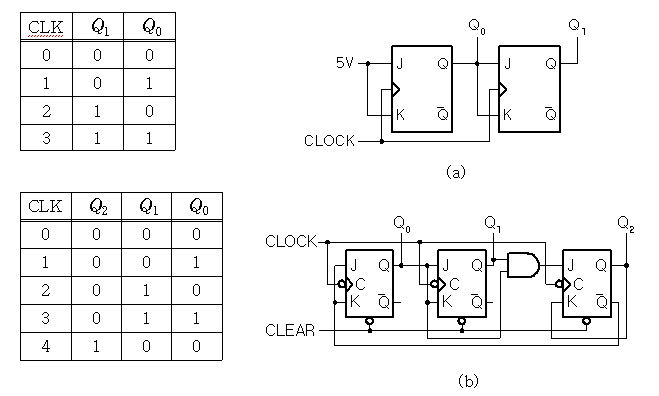

- Modulo 4 카운터와 Modulo 5 카운터

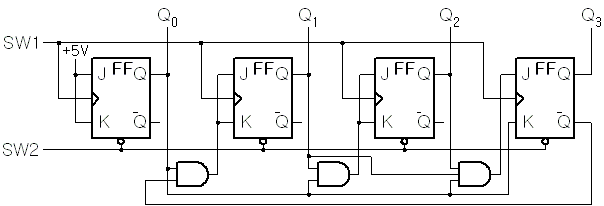

실험
