이론 요약

멀티플렉서

멀티플렉서란?
- 여러개의 입력중에서 하나를 선택해 출력해 주는 장치
- 여러개의 입력중 하나를 선택하는 선택입력이 있음
- 선택입력은 2ⁿ개의 입력에 대해 n비트가 있어야함
4 x1 MUX

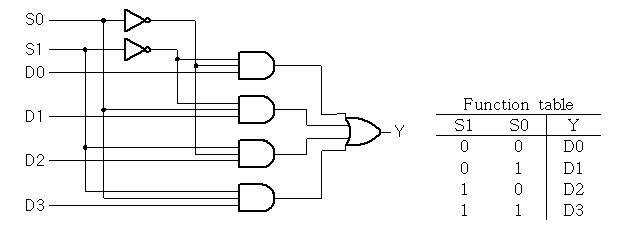

- 회로도
다중 입/출력 멀티플렉서
- 두개의 4비트 입력이 그룹으로 하나의 선택선 S 에 의하여 출력됨

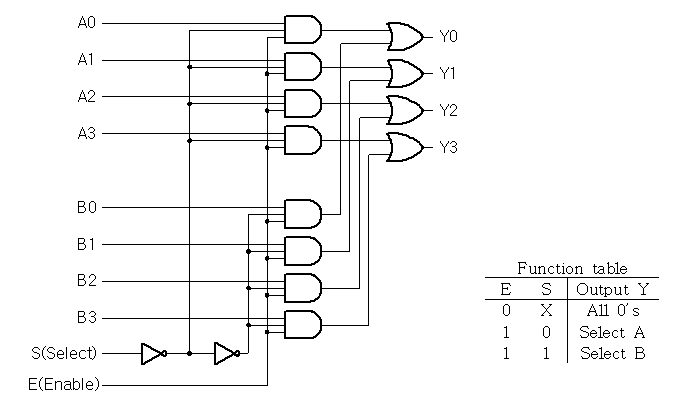

- 회로도
멀티플렉서를 이용한 논리회로 구현
- 선택선과 입력을 이용하여 논리회로 구현

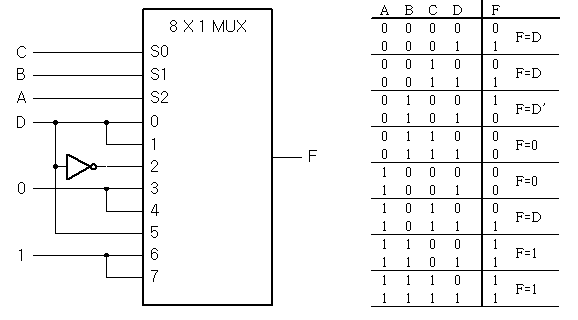

- 예) F(A,B,C,D) = $\sum_{m}^{}$ (1, 3, 4, 11, 12, 13, 14, 15)

디멀티플렉서

동작
- 멀티플렉서의 동작을 반대로 수행
- 즉, 하나의 입력에서 들어온 정보를 여러개로 나누어 출력함
- 2ⁿ 개의 출력에 대하여 n비트의 선택선이 있어야함
1 x 4 디멀티플렉서

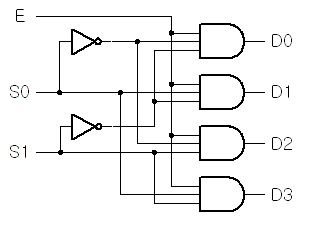

- 회로도
- 위 회로도는 enable 이 있는 2 x 4디코더와 같음

실험

다음은 실험할 회로도 임
필요 실험부품
- NOT : 7404
- AND : 7408
- OR : 7432
실험절차

(1)

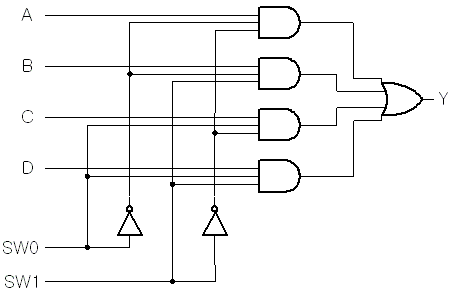

멀티플렉서 회로 그림 5(a)를 구성하고 SW0, SW1 값을 표 1과 같이 변화시키며 Y 값을 읽어서 표1에 기록한다.

(2)

디멀티플렉서 회로 그림 5(b)를 구성하고 표 2와 같이 입력을 변화시키며 출력값을 읽어서 표 2에 기록한다.

2003-07-30
