가산기

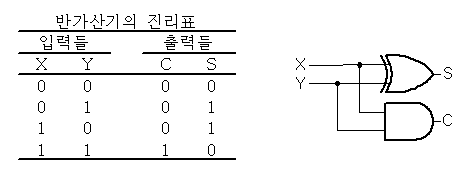

- 반가산기
- 2비트 가산기
- 회로도

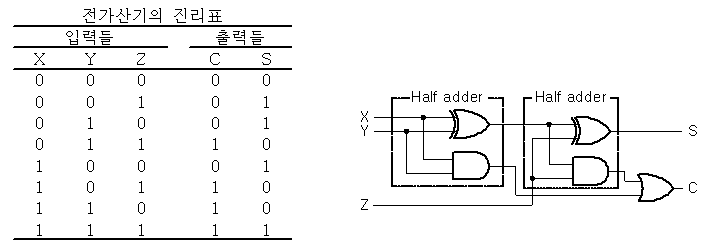

전가산기
3비트 가산기
회로도

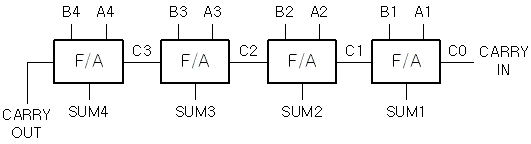

병렬가산기
두개의 N비트를 가산하기 위해서는 N개의 전가산기가 필요

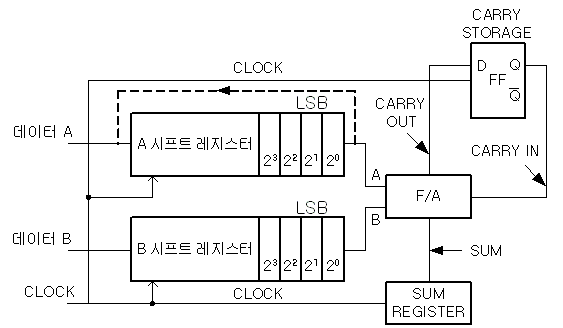

직렬가산기
한 순간에 한 비트씩 더함
하나의 전가산기만 필요 (비용이 적게 듦)
단 2개의 N비트를 더하기 N개의 클럭이 필요 (속도 느림)
감산기

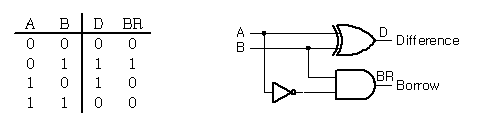

- 반감산기
- 2비트 감산기
- 회로도

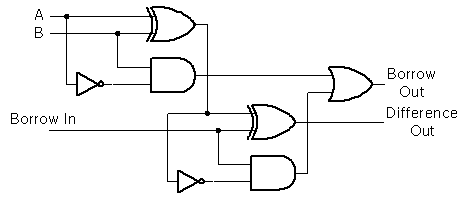

전감산기
3비트 감산기
회로도
실험
- 다음은 실험할 회로도 임
- 필요 실험부품
- NOT : 7404
- AND : 7408
- OR : 7432
- XOR : 7486
실험절차
- (1)

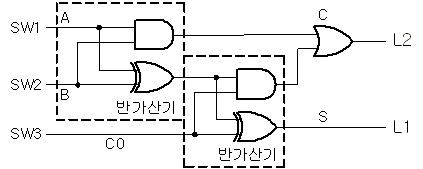

- 7408, 7432, 7486을 이용하여 회로도 (a)의 전가산기를 구성하고 SW1, SW2, SW3를 변화시켜가며 표 1을 완성하라.
- (2)

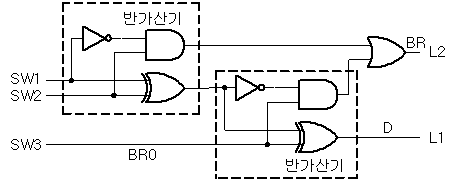

- 7404, 7408, 7432, 7486을 이용하여 회로도 (b)의 전감산기를 구성하고 SW1, SW2, SW3를 변화시켜가며 표 1을 완성하라.
- (3)

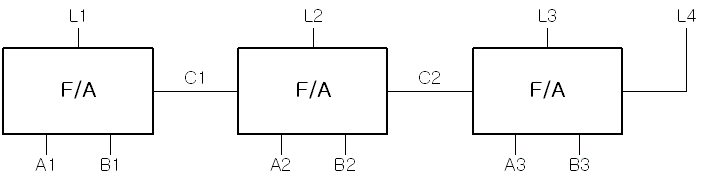

- 회로도 (a)를 이용하여 회로도 (c)와 같이 3 비트 병렬 가산기를 구성하여 입력 A1, B1 A4, B4를 변화시키며 표 2를 완성하라.
2003-07-30
